Motorola MC3190數據采集器具有三種鍵盤模式，分別為28鍵、38鍵、48鍵。下面分別對三種鍵盤的模式進行按鍵說明：

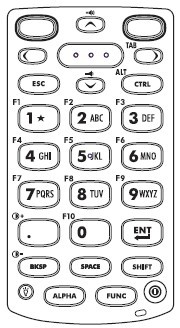

一、28鍵鍵盤的MC3190

28鍵的鍵盤包含一個電源按鈕，應用程序鍵，滾動鍵和功能鍵。鍵盤顏色編碼以指示備用功能鍵（藍色）和備用ALPHA鍵（橙色）。
注意：可以通過應用程序改變鍵盤功能。

1、28鍵鍵盤描述

鍵	描述
電源鍵（紅色）	移動計算機屏幕打開和關閉（恢復和掛起）
綠色環	默認情況下，可編程應用程序功能鍵。
紅色環	默認情況下，可編程應用程序功能鍵。
掃描鍵（黃色）	用于應用程序中的掃描，按下可以掃描條碼。此鍵具有和兩側安裝的掃描按鈕相同的功能。
上下滾動鍵	從一個項目到另一個項目上下移動。增加/減小指定值。 當藍色的FUNC鍵被激活，并按下向上和向下箭頭鍵增加和減少音量。
左右滾動鍵	從一個項目到另一個項目左右移動。增加/減少指定的值。 當藍色的FUNC鍵被激活，按下右箭頭鍵，將生成一個TAB。
ESC	默認情況下，將生成一個ESC功能
CTRL	按下并松開Ctrl鍵，激活鍵盤備用CTRL功能。 ∧圖標將出現在基于WinCE設備的任務欄上，CTRL圖標將出現在Windows Mobile設備的屏幕底部。按下并釋放CTRL鍵，再返回到默認的鍵盤功能。 按下并釋放藍色FUNC鍵，然后按CTRL鍵將激活A(yù)LT功能。ALT圖標出現在WinCE設備的任務欄，ALT圖標出現在Windows Mobile設備屏幕底部。按下并釋放Ctrl鍵兩次返回到默認的鍵盤功能。
數字/字母/特別 功能鍵	數字，字母或特殊功能鍵。默認為數字鍵。 當藍色的FUNC鍵被激活時，生成一系列特殊的功能鍵。 當橙色的ALPHA鍵被激活時，生成一系列字母鍵。 在ALPHA的狀態下，生成小寫字母。每個鍵按順序生成下一個字母字符。例如，按下并釋放ALPHA鍵，然后按“4”鍵一次生成字母“g”；按下并釋放ALPHA鍵，然后按“4”鍵三次生成字母“i”。 在ALPHA的狀態下，當按下SHIFT鍵時，生成大寫字母字符。例如，按下并釋放ALPHA鍵，按下并保持SHIFT鍵，然后按“4”鍵一次生成字母“G”；按下并釋放ALPHA鍵，按下并保持SHIFT鍵，然后按“4”鍵三次生成字母“I”。
句號/小數點	默認狀態下，ALPHA輸入時生成一個句號，數字輸入時生成一個小數點。 當藍色的FUNC鍵被激活時，提高屏幕亮度。
Enter	執行選定的項目或功能
BKSP	默認情況下為退格功能 當藍色的FUNC鍵被激活時，減少屏幕亮度
SPACE	默認情況下為空格功能
Shift	按下并釋放SHIFT鍵，以激活鍵盤備用SHIFT功能。 ↑圖標將出現在基于WinCE設備的任務欄上的，↑圖標出現在Windows Mobile 設備的屏幕的底部。按下并釋放Shift鍵，再返回到默認的鍵盤功能。
ALPHA（橙色）	按橙色的ALPHA鍵，以訪問備用字母字符（顯示在橙色的鍵盤）。ALP圖標出現在WinCE設備上的任務欄，橙色○圖標出現在Windows Mobile設備屏幕的底部。 再次按下并釋放橙色ALPHA鍵返回到默認的鍵盤功能。
FUNC（藍色）	按下并釋放藍色的FUNC鍵，以激活鍵盤備用功能（在藍色的鍵盤上顯示）。F圖標將出現在WinCE設備的任務欄上，藍色○圖標出現在Windows Mobile設備的屏幕底部。再次按下并釋放藍色的FUNC鍵返回到默認的鍵盤功能。
顯示背光	切換和關閉顯示屏背光

2、28鍵的鍵盤輸入模式

Key	數字模式		ALPHA小寫模式（橙色鍵）				ALPHA大寫模式（橙色鍵+SHIFT鍵）
		SHIFT+Key	按1下	按2下	按3下	按4下	按1下	按2下	按3下	按4下
1	1	！	*				*
2	2	@	a	b	c		A/td>	B	C
3	3	#	d	e	f		D	E	F
4	4	$	g	h	i		G	H	I
5	5	%	j	k	l		J	K	L
6	6	^	m	n	o		M	N	O
7	7	&	p	q	r	s	P	Q	R	S
8	8	*	t	u	v		T	U	V
9	9	(	w	x	y	z	W	X	Y	Z
0	0	)	0				0
-	-	>	-				-

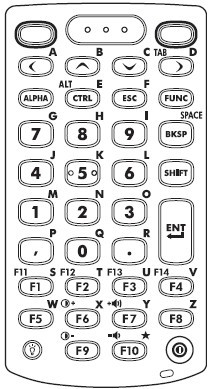

二、38鍵鍵盤的MC3190

38鍵的鍵盤包含一個電源按鈕，應用程序鍵，滾動鍵和功能鍵。鍵盤顏色編碼以指示備用功能鍵（藍色）。注意：可以通過應用程序改變鍵盤功能。

1、38鍵鍵盤描述

鍵	描述
電源鍵（紅色）	移動計算機屏幕打開和關閉（恢復和掛起）
綠色環	默認情況下，可編程應用程序功能鍵。
紅色環	默認情況下，可編程應用程序功能鍵。
掃描鍵（黃色）	用于應用程序中的掃描，按下可以掃描條碼。此鍵具有和兩側安裝的掃描按鈕相同的功能。
上下滾動鍵	從一個項目到另一個項目上下移動。
左右滾動鍵	從一個項目到另一個項目左右移動。當藍色的FUNC鍵被激活，按下右箭頭鍵，將生成一個TAB。
ESC	默認情況下，將生成一個ESC功能
CTRL	按下并松開Ctrl鍵，激活鍵盤備用CTRL功能。 ∧圖標將出現在基于WinCE設備的任務欄上，CTRL圖標將出現在Windows Mobile設備的屏幕底部。按下并釋放CTRL鍵，再返回到默認的鍵盤功能。 按下并釋放藍色FUNC鍵，然后按CTRL鍵將激活A(yù)LT功能。ALT圖標出現在WinCE設備的任務欄，ALT圖標出現在Windows Mobile設備屏幕底部。按下并釋放Ctrl鍵兩次返回到默認的鍵盤功能。
數字/字母/特別 功能鍵	按下默認為數字。 當橙色ALPHA鍵被激活時，生成alpha值
Period	默認狀態下，ALPHA輸入時生成一個句號，數字輸入時生成一個小數點。
Comma	默認狀態下，生成逗號
Enter	執行選定的項目或功能
BKSP	默認情況下為退格功能 當橙色的ALPHA鍵被激活時，生成空格功能
Special Function/Alpha	默認情況下或藍色的FUNC鍵被激活時為特殊功能鍵，當橙色ALPHA鍵被激活時，生成alpha值
Shift	按下并釋放SHIFT鍵，以激活鍵盤備用SHIFT功能。 ↑圖標將出現在基于WinCE設備的任務欄上的，↑圖標出現在Windows Mobile 設備的屏幕的底部。按下并釋放Shift鍵，再返回到默認的鍵盤功能。
ALPHA（橙色）	按橙色的ALPHA鍵，以訪問備用字母字符（顯示在橙色的鍵盤）。ALP圖標出現在WinCE設備上的任務欄，橙色○圖標出現在Windows Mobile設備屏幕的底部。 再次按下并釋放橙色ALPHA鍵返回到默認的鍵盤功能。
FUNC（藍色）	按下并釋放藍色的FUNC鍵，以激活鍵盤備用功能（在藍色的鍵盤上顯示）。F圖標將出現在WinCE設備的任務欄上，藍色○圖標出現在Windows Mobile設備的屏幕底部。再次按下并釋放藍色的FUNC鍵返回到默認的鍵盤功能。
顯示背光	切換和關閉顯示屏背光

2、38鍵的鍵盤輸入模式

Key	Normal	SHIFT+Key	ALPHA（Orange）+Key	ALPHA（Orange）+Shift+Key	FUNC（Blue）+Key
右箭頭			a	A
上箭頭			b	B
下箭頭			c	C
左箭頭			d	D	Tab
CTRL			e	E	Ctrl
ESC			f	F
7	7	&	g	G	-
8	8	*	h	H	=
9	9	(	i	I	/
BKSP	Backspace	Backspace	space	space	Backspace
4	4	$	j	J	[
5	5	%	k	K	]
6	6	^	l	L	;
1	1	!	m	M	‘
2	2	@	n	N	’
3	3	#	o	O
，	，	<	p	P	，
0	0	)	q	Q	0
-	-	>	r	R	-
f1			s	S	F11
F2			t	T	F12
F3			u	U	F13
F4			v	V	F14
F5			w	W
F6			x	X	增加屏幕亮度
F7			y	Y	增加音量
F8			z	Z
F9					減小屏幕亮度
F10			*		減小音量

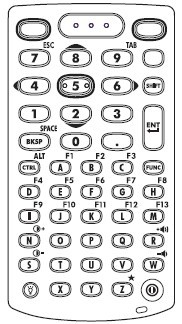

三、48鍵鍵盤的MC3190

48鍵的鍵盤包含一個電源按鈕，應用程序鍵，滾動鍵和功能鍵。鍵盤顏色編碼以指示備用功能鍵（藍色）。注意：可以通過應用程序改變鍵盤功能。

1、48鍵鍵盤描述

鍵	描述
電源鍵（紅色）	移動計算機屏幕打開和關閉（恢復和掛起）
綠色環	默認情況下，未分配的應用程序功能鍵。
紅色環	默認情況下，未分配的應用程序功能鍵。
掃描鍵（黃色）	用于應用程序中的掃描，按下可以掃描條碼。此鍵具有和兩側安裝的掃描按鈕相同的功能。
橙色鍵	按橙色的鍵，以訪問備用的導航和選擇功能。ALP圖標出現在WinCE設備上的任務欄，橙色○圖標出現在Windows Mobile設備屏幕的底部。 再次按下并釋放橙色ALPHA鍵返回到默認的鍵盤功能。
Numeric/Scroll/Select	數字，滾動，選擇鍵。默認為數字。 當橙色鍵激活時，2、4、6和8鍵生成滾動功能，5鍵生成一個選擇功能。 當藍色的FUNC鍵激活時，7生成一個ESC功能，9生成一個TAB功能。
Shift	按下并釋放SHIFT鍵，以激活鍵盤備用SHIFT功能。 ↑圖標將出現在基于WinCE設備的任務欄上的，↑圖標出現在Windows Mobile 設備的屏幕的底部。按下并釋放Shift鍵，再返回到默認的鍵盤功能。
CTRL	按下并松開Ctrl鍵，激活鍵盤備用CTRL功能。 ∧圖標將出現在基于WinCE設備的任務欄上，CTRL圖標將出現在Windows Mobile設備的屏幕底部。按下并釋放CTRL鍵，再返回到默認的鍵盤功能。 按下并釋放藍色FUNC鍵，然后按CTRL鍵將激活A(yù)LT功能。ALT圖標出現在WinCE設備的任務欄，ALT圖標出現在Windows Mobile設備屏幕底部。按下并釋放Ctrl鍵兩次返回到默認的鍵盤功能。
Enter	執行選定的項目或功能
Period/Decimal Point	默認狀態下，ALPHA輸入時生成一個句號，數字輸入時生成一個小數點。
BKSP/SPACE	默認情況下為退格功能 當藍色的FUNC鍵被激活時，生成空格功能
Alpha/Special Function	默認情況下為字母。當藍色FUNC鍵激活時，默認為功能鍵
FUNC（藍色）	按下并釋放藍色的FUNC鍵，以激活鍵盤備用功能（在藍色的鍵盤上顯示）。F圖標將出現在WinCE設備的任務欄上，藍色○圖標出現在Windows Mobile設備的屏幕底部。再次按下并釋放藍色的FUNC鍵返回到默認的鍵盤功能。
顯示背光	切換和關閉顯示屏背光

2、48鍵的鍵盤輸入模式
