Motorola Symbol MS4404為極其狹小的空間和需要固定安裝的環境提供了高性能一維和二維條碼掃描、圖像采集及直接部件打標（DPM）讀取功能。作為目前市場上體積最小的電荷耦合器件（CCD）成像產品之一，Symbol MS4404非常適用于比較狹小的空間（如機場入口處的檢入亭、柜臺空間非常有限的銷售點（POS）、空間寶貴的制造單元、臨床診斷設備以及作為獨立設備等）。這款小型的即插即用設備非常易于安裝，可以快捷地集成到您現有的環境中。

Symbol MS4404提供了一系列豐富的功能，可實現出色的數據采集性能。雙聚焦系統提供了更大的景深以適應各類條碼密度，具有最大的解碼范圍以及滿足各類應用需求的靈活性。所支持的條碼密度從5mil到100mil不等，從而增強了采集各類條碼的能力。借助集成的條碼解碼功能，無需開發復雜的解碼算法，因此簡化了將該產品集成到您的應用環境中所需的工作。在任何照明條件下（無論是明亮的日照還是全黑環境），內置照明功能均能確保條碼、圖像和標記讀取所需的亮度條件，因而能夠實現精確采集和可靠操作。如果采用投射模式，Symbol MS4404將處于非激活狀態，只有在檢測到移動后才會被激活。該成像儀能夠由外部信號觸發，可被用于生產線中。

無論用戶是誰（您的員工或是使用自動查詢機的客戶），Symbol MS4404所提供的功能均可幫助其方便地采集條碼。全向掃描模式使用戶無需精確對準要掃描的物品。清晰的瞄準框可讓用戶清楚地看到要采集的區域，能夠確保每次都實現精確采集。提示音和LED指示燈（可通過雙向主機通信進行編程），能夠提示用戶數據已準確采集。

Symbol MS4404有三款型號的產品：MS4404:讀取一維和二維條碼；MS4404HD:讀取一維和二維條碼，包括高密度二維矩陣代碼和圖像采集；MS4404DPM：讀取直接部件打標條碼。

Symbol MS4404特性:
1、結構緊湊
在空間有限的環境（如查詢機、收款機和臨床診斷設備），依然能夠進行條碼數據和圖像的采集。
2、容易安裝
可迅速集成到您的環境中。
3、1D 和 2D 條形碼讀取
在多種環境下采集條形碼。
4、多個應用支持
通過靈活性降低費用。
5、能夠讀取多種DPM 標印
增強了高質量處理，改進了終生保修產品的可追蹤性。
6、全向采集模式
使定位條形碼的需求降到最低，確保了快速、準確的數據采集。
7、即插即用安裝
降低了開發時間和集成成本。它包括出射窗口、集成蜂鳴器和常用接口。
8、直觀的瞄準功能
投射框架瞄準模式，使用戶能夠在現場準確瞄準。
9、內置的 LED 照度
可適應任何照明環境，從完全黑暗到明亮的日光。
10、智能雙焦點系統
提供最大的解碼范圍，以實現最大的靈活性。
11、通過簡單串行接口（SSI）控制提供真正的 RS232 接口。

Symbol MS4404詳細參數：
物理參數
尺寸:25.14 毫米高x 48.51 毫米寬x 55.37 毫米長
重量:51.03 克
接口：9針male D-sub端子，支持所有接口

性能參數
視域：水平：33.2°；垂直：24.5°
光學分辨率（灰度）：640（水平）×480（垂直）像素
旋轉視角：360°
傾斜視角：與法線成±60°角
偏移視覺公差：與法線成±50°角
窗口前焦距：近端：127毫米；遠端：229毫米
聚焦元件（VLD）：650nm ±5nm
照明元件（LED）：635nm ±20nm
接口：True RS-232
碼型：UPC/EAN、Code128、UCC.EAN 128、 Code 39、Codabar (NW7)、Interleaved 2 of 5、Discrete 2 of 5、Code 93、MSI、MaxiCode、PDF417、DataMatrix、QRCode、U.S.Postnet、U.S.Planet、UL Postal、Japan Postal
DPM標記：機打標識使用的數據矩陣標記、激光蝕刻標識、多種基片（包括金屬、塑料或玻璃）的戳記或澆鑄標識
圖像文件格式：BMP、TIFF、JPG
可編程模式：電源模式、觸發器模式、蜂鳴器音調、會話時間、焦點控制、攝像頭控制、圖像控制

使用環境
環境光抗擾度：全暗到96900lux
工作溫度:-20°C 至50°C
儲存溫度:-40°C 至70°C
濕度:相對濕度5% 至95%，無冷凝
抗震：設備可承受多次從76厘米高度跌落到混凝土地面的沖擊

電源
輸入電壓：4.5到13.2VDC
輸入電流：標準260mA

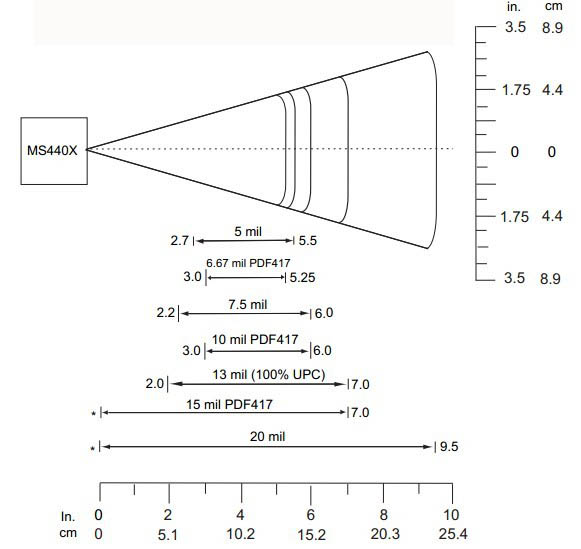

Symbol MS4404“近端”解碼區域：


Symbol MS4404“遠端”解碼區域：

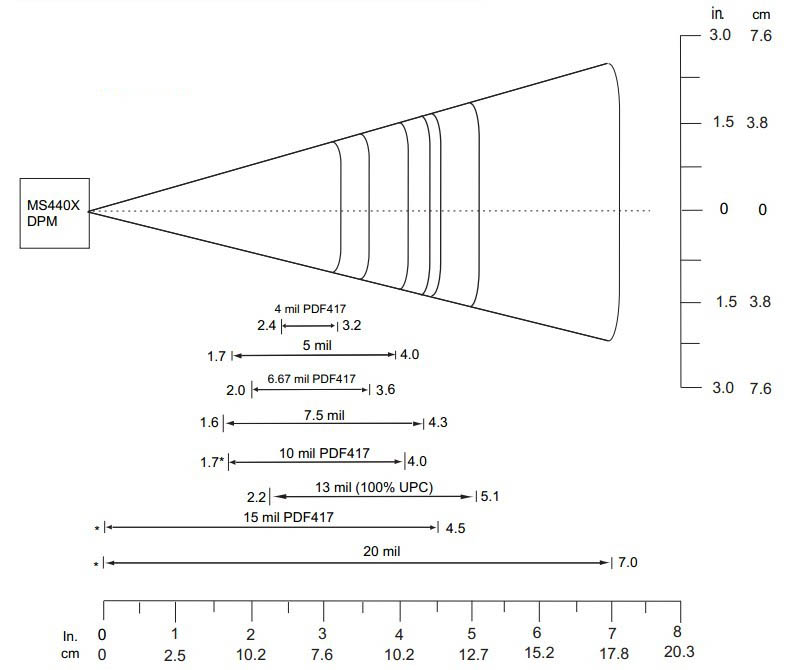

Symbol MS4404DPM/HD“近端”解碼區域：

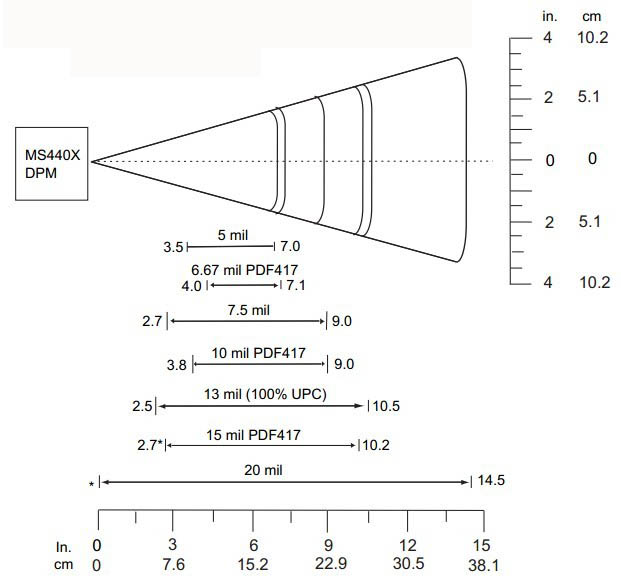

Symbol MS4404DPM/HD“遠端”解碼區域：
