一、DENSO BHT系統配置

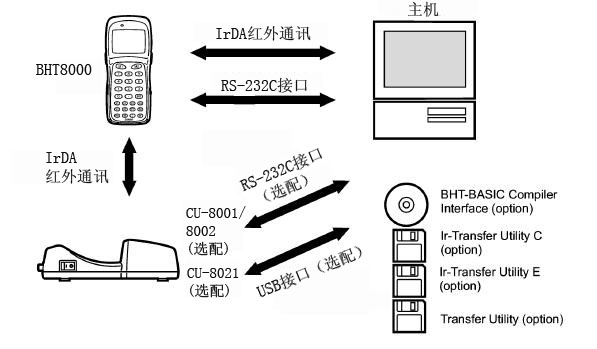

1、IrDA紅外通訊系統


◆ BHT-BASIC編譯器
BHT-BASIC編譯器是運行在MS-DOS系統下由BHT-BASIC開發的一個編譯工具，編譯和鏈接的程序文件被命名為“XXX.PD3”，編譯好的文件通過Ir-Transfer Utility C/Ir-Transfer Utility E/Transfer Utility工具進行傳輸。
◆ Ir-Transfer Utility C工具
通過該工具，BHT8000與PC間傳輸文件，它使用BHT-Ir協議來作為文件傳輸控制程序的協議。
具有下述任一條件的傳輸文件，使用Ir-Transfer Utility C工具：
Ⅰ.當以115200或57600 bps的傳輸速度輸送時
Ⅱ.當BHT8000是放在了CU-8001/8002/8021通訊座上時
Ⅲ.當BHT8000通過直接連接接口的方式傳送時
◆ Ir-Transfer Utility E工具
通過該工具，BHT8000與PC間傳輸文件，它使用BHT-Ir協議來作為文件傳輸控制程序的協議。
具有下述任一條件的傳輸文件，使用Ir-Transfer Utility E工具：
Ⅰ.通過一個額外的IR紅外接收器
Ⅱ.通過一個PC上的紅外IrDA接口通訊
◆ Transfer Utility
通過該工具，BHT8000與PC間傳輸文件，它使用BHT-protocol協議來作為文件傳輸控制程序的協議。
具有下述任一條件的傳輸文件，使用Ir-Transfer Utility E工具：
Ⅰ.當BHT8000是放在了CU-8001/8002/8021通訊座上時
Ⅱ.當BHT8000通過直接連接接口的方式傳送時

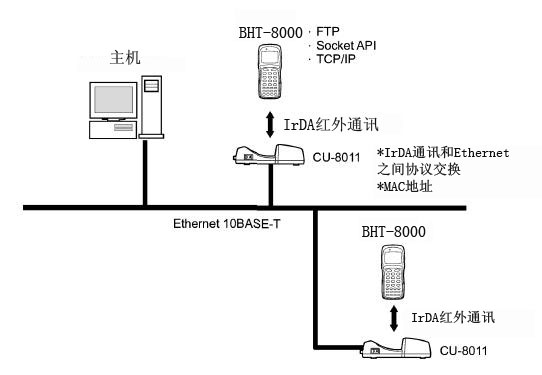

2、LAN通訊系統

二、DENSO BHT8000組件和功能

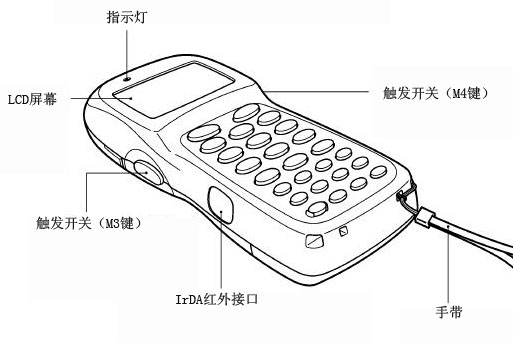

1、指示燈/LCD/觸發開關/IrDA紅外接口/手帶

① 指示燈：當BHT8000成功讀取條碼時，該指示燈變?yōu)榫G色。
② LCD屏幕：顯示字符和圖形圖案。
③ 觸發開關（M3鍵）：開始掃描條碼。
④ 觸發開關（M4鍵）：開始掃描條碼。
⑤ IrDA紅外接口：通過主機或CU-8000的IrDA接口進行數據/程序的轉換。
⑥ 手帶：套于手腕上，避免BHT8000摔落。

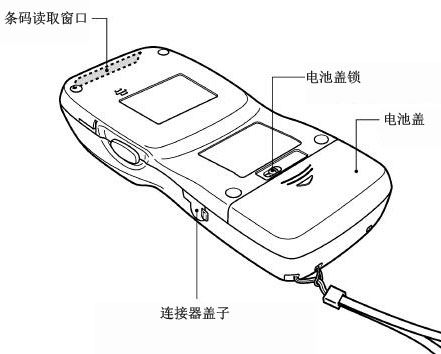

2、條碼讀取窗口/連接器蓋子/電池蓋鎖/電池蓋

① 連接器蓋子：里面有用于直接連接的端口。
② 電池蓋鎖：用來鎖定電池蓋。
③ 電池蓋：移除電池蓋，安裝電池。

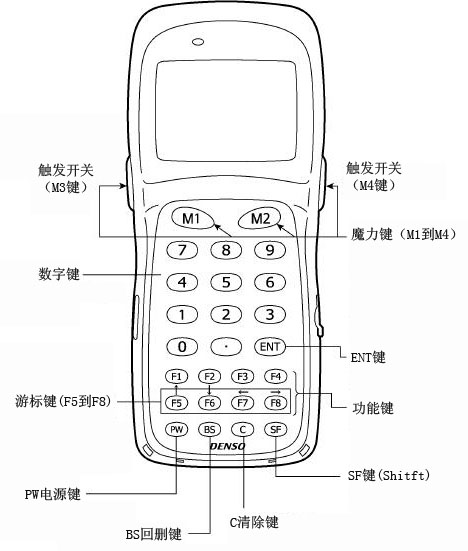

3、各按鍵說明


魔力鍵（M1到M4）：M3和M4鍵被默認為觸發開關，M1到M4可以通過系統模式或者用戶程序來定義。
游標鍵（F5到F8）：移動到前一行，移動到下一行，移動到前一個字符，移動到下一個字符。

4、調整液晶顯示屏的對比度和蜂鳴器音量，開關蜂鳴器及振動器
按住M1或M4鍵，然后按PW鍵開機。
Ⅰ. 調整液晶顯示屏的對比度
① 使用F5和F6鍵來選擇【LCD CONTRAST】行。
② 按F7鍵減小對比度，按F8鍵增加對比度。
Ⅱ. 開關蜂鳴器及振動器
你可以選擇三種方式：僅僅蜂鳴器，僅僅振動器，蜂鳴器和振動器。
① 使用F5和F6鍵來選擇【BEEP VIBRATION】行。

② 通過F7和F8鍵來點亮所需方式。
Ⅲ. 調整蜂鳴器音量
① 使用F5和F6鍵來選擇【BEEP VOLUME】行。
② 按F7鍵減小音量，按F8鍵增加音量。

設置完成后，按ENT鍵或者等待5秒鐘，新設置將被保存。

5、顯示電池電量
在系統菜單或執行用戶程序期間，當按住SF鍵時按下ENT鍵，將顯示電池的電量。

6、初始化BHT系統
初始化BHT系統將會丟失存儲在用戶區的程序文件和數據文件，并且使系統設置變回到出廠設置。
Ⅰ.選擇Memory區域來初始化
按住SF鍵、M1鍵、0鍵的同時，按下PW電源開關。下面的屏幕將被顯示：

為了初始化除字體文件區域外的用戶區域，按下ENT鍵，屏幕將跳轉到第Ⅲ步。
如果要初始化整個用戶區（包括字體文件區域），按住SF鍵的同時按下2鍵，屏幕將變?yōu)椋?br>
通過數字鍵選擇需要初始化的區域，然后按下ENT鍵，屏幕將跳轉到第Ⅱ步來選擇語言版本。
Ⅱ. 選擇英文或日文的版本信息
Ⅲ. 確認選中的區域需要初始化
通過數字鍵選擇YES和NO，然后按下ENT鍵。
按下C鍵，將返回到區域選擇界面。

三、DENSO BHT8000在系統模式下的操作

1、啟動系統模式
為了啟動系統模式，同時按住SF鍵和1鍵開機，BHT8000就進入到系統菜單，如下圖所示：

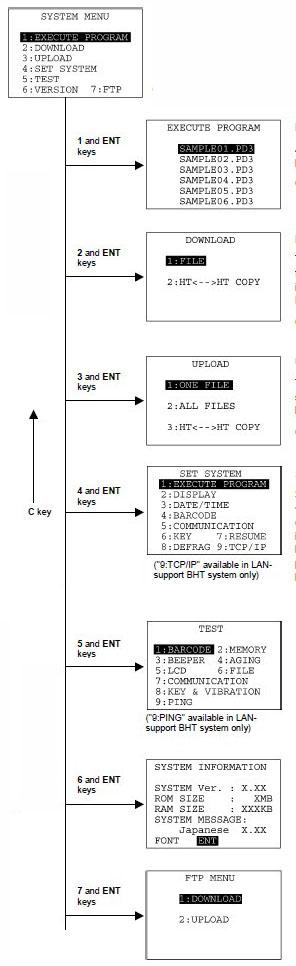

2、系統模式結構

通過數字鍵和ENT鍵，可以分別進入到子菜單中，通過C鍵可以回退到上一級菜單。
除了系統模式結構中的功能外，系統模式還有六大功能：刪除程序/數據文件(Deleting program/data files：按住SF鍵后，按0)，刪除字體文件(Deleting font files：按住SF鍵后，按2)，下載/上傳BHT的系統參數文件(Downloading/uploading the BHT：按住SF鍵后，按3)， 設置遠程喚醒參數(Setting the remote wakeup parameters：按住SF鍵后，按4)，下載/上傳系統消息文件(Downloading/uploading the system message file：按住SF鍵后，按6)和更新系統(Updating the Systems：按住SF鍵后，按.)。

3、在系統模式下，各功能的詳細說明
① Program Execution
如果有多個程序已被下載到存儲器的用戶，使用F5和F6鍵將光標移動到目標程序，然后按ENT鍵。
要返回到系統菜單，按C鍵。
② Downloading
注意：如果您下載的文件已經在目標存儲器的用戶區使用相同的名字，然后下載新的文件將取代舊的文件。

【1】FILE：下載用戶程序文件或數據文件到BHT8000的用戶區。
【2】HT<->HT COPY：下載所有文件、系統參數、日歷時鐘數據，存儲在連接的BHT8000里。此功能在兩個BHT8000之間進行拷貝。
準備BHT8000之間的復制，從一臺BHT8000下載到另一臺BHT8000之前，需做以下準備：
● 在每個BHT8000上，設定接口端口。默認情況下是一個IrDA接口（Optical）。
接口設置步驟：開始系統菜單，選擇“4：SET SYSTEM”“5：COMMUNICATION”和“3：COM PORT”，在設置默認COM端口屏幕上， 選擇IrDA接口（Optical）。
● 在每個BHT，設置“FIELD SPACE”的選項屏幕上的“Ignore”，默認為“Ignore”。
● 在需要上傳的BHT8000上，運行系統模式，并選擇“3：UPLOAD”和“3：HT<-->HT COPY”
③ Uploading

【1】ONE FILE：上傳存儲在內存中的一個用戶程序文件或數據文件。
【2】ALL FILES：上傳存儲在內存中的所有的用戶程序文件和數據文件。
【3】HT<->HT COPY：上傳所有文件、系統參數、日歷時鐘數據到另一臺HT8000里。此功能在兩個BHT8000之間進行拷貝。
④ SET SYSTEM

【1】EXECUTE PROGRAM：設置一個自動啟動的執行程序當電源接通時來運行。
【2】DISPLAY：設置信息的版本（英文或日文）。

▲MESSAGE：系統錯誤信息和顯示在LCD的對比度/蜂鳴器音量/蜂鳴器/振動器開關/電池電壓級別的語言信息。
▲STATUS：打開或關閉系統狀態指示。
【3】DATE/TIME：設置日歷時鐘（日期和時間）。
【4】BARCODE：設置特殊的條形碼掃描參數（黑白反轉標簽的讀取和解碼等級）和讀條形碼的最低位數（ITF，STF和Codabar）。

▲INVERT：激活或停用黑白反轉標簽的讀取功能。
▲DECODE LEVEL：設置解碼等級。
▲ITF：設置讀取ITF條碼的最小位數。
▲STF：設置讀取STF條碼的最小位數。
▲CODABAR：設置讀取CODABAR條碼的最小位數。
▲LED MODE：設置照明LED的開關。
【5】COMMUNICATION：設置通信環境（接口端口和通訊參數）。

▲OPTICAL：打開IrDA接口通信參數設置屏幕。
▲CONNECTOR：打開direct-connect（直接連接）接口通信參數設置屏幕。
▲COM PORT：打開接口端口設置屏幕。
▲PROTOCOL TYPE：打開通信協議類型設置屏幕。
【6】KEY：定義Shift鍵和魔力鍵的功能。

▲SHIFT KEY：打開shift鍵定義屏幕。
▲M1 KEY：打開M1鍵定義屏幕。
▲M2 KEY：打開M2鍵定義屏幕。
▲M3 KEY：打開M3鍵定義屏幕。
▲M4 KEY：打開M4鍵定義屏幕。
【7】RESUME：設置恢復功能。

▲ON：當BHT8000關開時，激活恢復功能（恢復關機時的屏幕狀態）
▲OFF：取消恢復功能。
【8】DEFRAG：進行驅動器的碎片整理。
【9】TCP/IP：設置TCP/IP和FTP（僅在LAN系統中有效）

▲SET TCP/IP：打開TCP/IP設置屏幕。
▲SET FTP：打開FTP設置屏幕。
▲SET DHCP：打開DHCP設置屏幕。
⑤ Testing

⑥ System Information

⑦ Downloading/Uploading by FTP(僅在LAN系統中有效)

【1】DOWNLOAD：通過FTP下載一個文件。

▲DIR/FILE：指定一個目錄和或文件名。FTP客戶端將在此框中輸入一個字符串作為一個最初目錄的名字，因此，它會把更改目錄的請求發送到FTP服務器。如果指定的目錄存在于FTP服務器，服務器將更改默認目錄到指定的目錄；如果不存在，F(xiàn)TP客戶端將其作為為一個文件名的名字，并向服務器發送下載請求。
▲FIELDS：指定域的數據文件信息。只有當下載數據文件時，你才需要輸入此框字段的信息。在開始下載之前，通過數字鍵和小數點鍵輸入域的信息，按小數點鍵，將輸入一個逗號（，）。當下載程序文件時，不需要輸入任何內容。
【2】UPLOAD：通過FTP上傳一個文件。

▲DIR/FILE：指定一個目錄和或文件名。
▲SELECT FILE：選擇要上傳的文件。
⑧ Deleting Program/Data Files

⑨ Deleting Font Files

⑩ Downloading/Uploading the BHT System Parameter File

⑾ Setting the Remote Wakeup

【1】REMOTE WAKEUP：激活或停用遠程喚醒功能。
【2】TRANSMIT SPEED：為遠程喚醒設置傳輸速度。
【3】EFFECTIVE FOR XX HOURS：BHT8000關閉后，遠程喚醒功能設置的超時期限。在超時期間，BHT8000隨時準備接收遠程喚醒命令。輸入范圍是從1到24個小時。
⑿ Downloading/Uploading the System Message File

⒀ Updating the Systems
