一、用途說明

1、此文僅適用于MINDEO條碼閱讀器與計算機通過USB接口進行連接的場合。

2、此文適用于有線手持式（MD2230+，MD2230AT+，MD2230ME，MD2250+，MD2250AT+，MD2250SP，MD2250DR，MD5250，MD5230）和無線（CS3260，CS3290）條碼閱讀器。

3、如計算機上使用的是“串口數據通信軟件”進行數據接收，此時就需要將USB類型設置成“USB虛擬串口”。

4、如需要在計算機上顯示出條碼中包含有非ASCII碼的字符（如中文），須將計算機設置成通過“串口數據通信軟件”進行數據接收，同時將USB類型設置成“USB虛擬串口”。

二、USB類型的模式設置方法

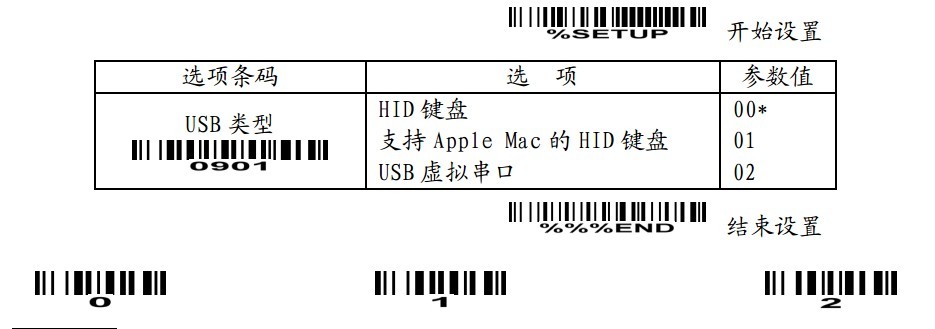

例如：將USB類型設置成“USB虛擬串口”，依次掃描以下條碼完成設置。如果是無線條碼掃描器，應確定手持掃描器和基座的無線通信正常。

三、USB虛擬串口驅動的安裝

如果閱讀器與計算機連接正確，在完成將USB類型設置成“USB虛擬串口”后，條碼閱讀器（或基座）會重啟，此時計算機會提示要求進行USB虛擬串口驅動的安裝，詳細步驟如下，一旦驅動安裝成功，以后的使用中，計算機就會自動識別USB虛擬串口，無需再次安裝。

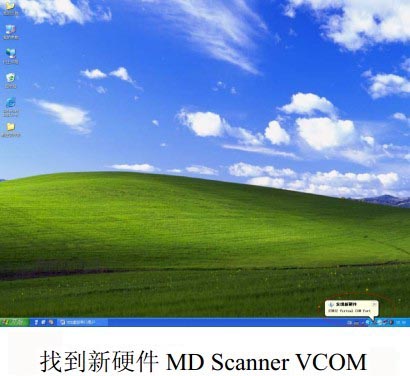

1、當閱讀器與計算機連接正確，（如是無線條碼閱讀器，應保證手持掃描器與基座無線通信正常），當按第二部分內容依次掃描條碼設置成功那個后，經過幾秒鐘，計算機系統會彈出一個提示窗口，如下圖：

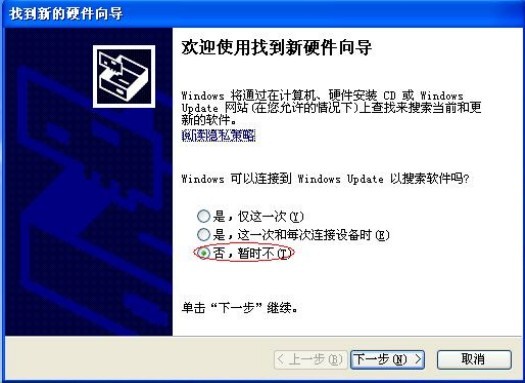

2、在彈出的“找到新的硬件向導”對話框，如下圖，選擇“否，暫時不”，然后選擇“下一步”。

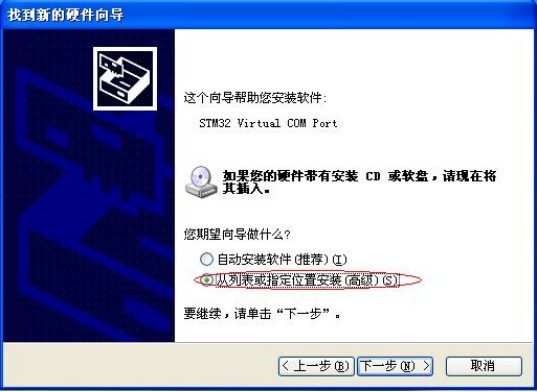

3、選擇“從列表或指定位置安裝（高級）”，如下圖，點擊“下一步”。

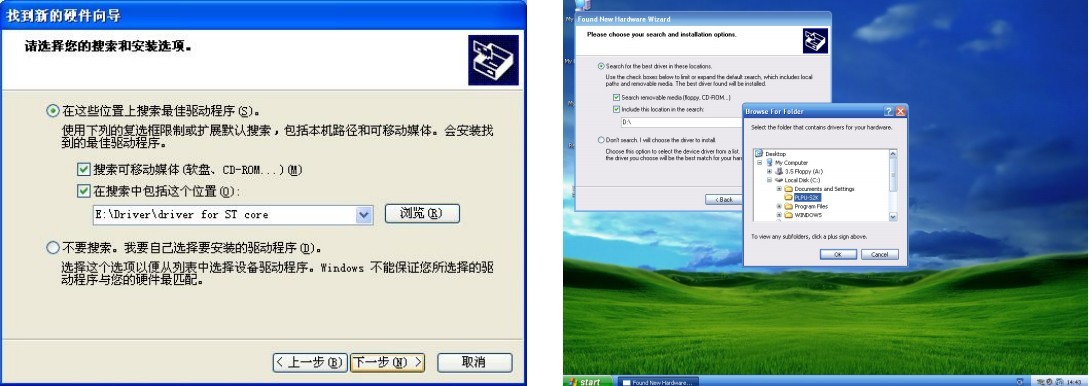

4、選擇“在搜索中包括這個位置”，然后點“瀏覽”，選擇放置驅動程序文件（.inf）的路徑（驅動程序下載地址：http://m.richufangzhi.cn/news/view.asp?id=585），點擊"OK"，然后點擊“下一步”，如下圖。

5、安裝完成后點擊“完成”，有時安裝過程需要重復依次步驟1到5。

6、從Windows的開始——設置——控制面板——系統——硬件——設備管理器，檢查安裝是否成功。如成功，虛擬串口的驅動名稱是"MD USB Virtual COM Port（COM11）"，使用的是COM11。

四、測試虛擬串口

1、查看虛擬串口使用的串口號，以本機為例，使用的是COM11。

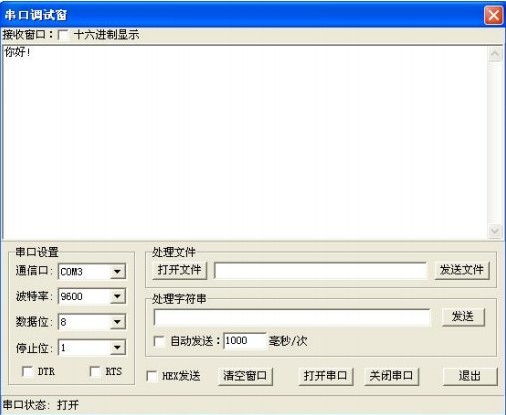

2、打開一個串口調試軟件“串口調試窗”，選擇通信口為COM11，波特率9600，數據位8，停止位1。

3、條碼閱讀器掃描條碼的結果，會通過USB電纜線傳輸顯示在“串口調試窗”的顯示框中，可以顯示非ASCII字符，如中文字符。注意也可以使用WINDOWS自帶的超級終端進行串口通訊測試，或其它串口調試軟件。
