SATO LM412e

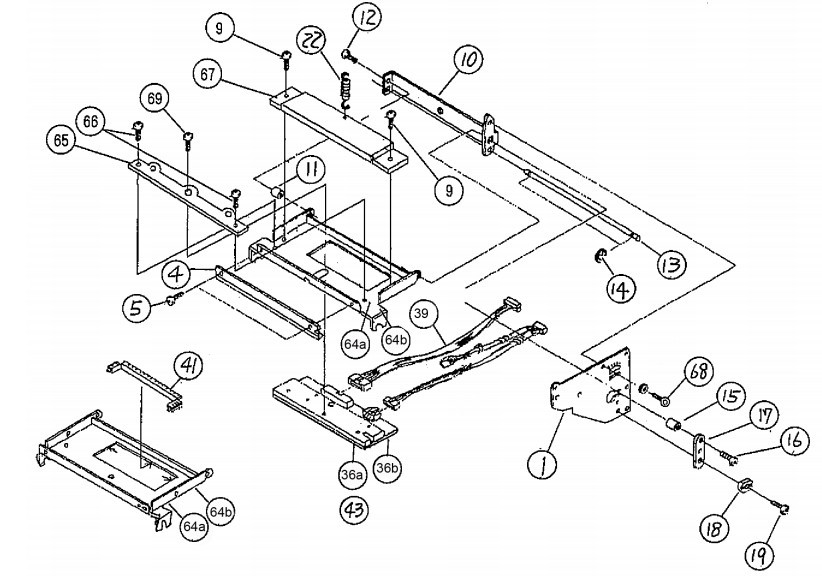

1、SATO LM412e打印頭處零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 43 |
R11375000 |
LM412E（305dpi）打印頭 |
| 39 |
RH1775201 |
打印頭連接排線 |

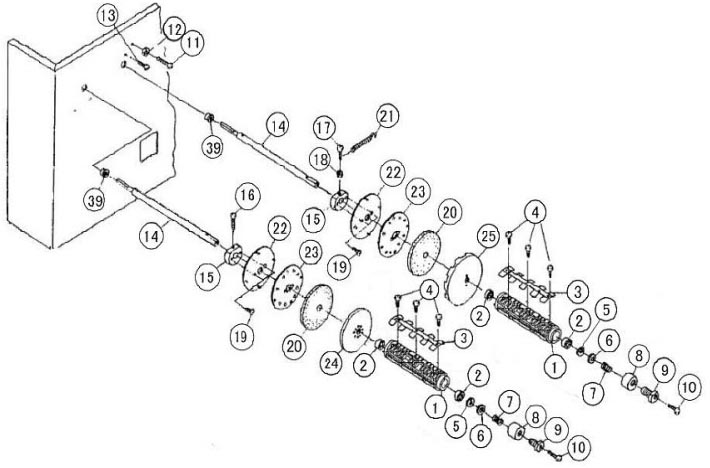

2、SATO LM412e碳帶軸零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 21 |
PC0740200 |
回退彈簧 |
| 20 |
PA0680300 |
碳帶軸阻尼墊圈 |
| 3 |
P00626000 |
碳帶軸彈片 |
| 1 |
PE4730100 |
碳帶軸 |
| 7 |
PC1730100 |
碳帶彈簧 |

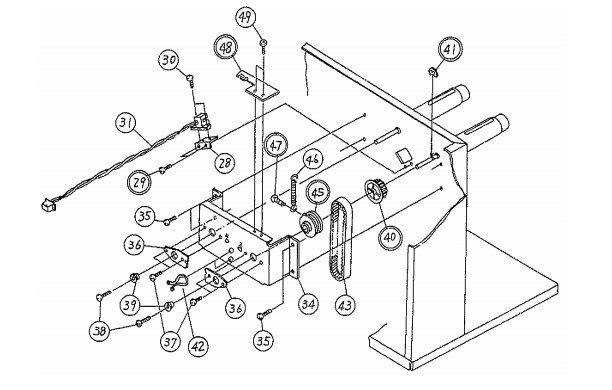

3、SATO LM412e碳帶傳動部分零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 43 |
PT8170064 |
同步皮帶，170MXL6.4 |

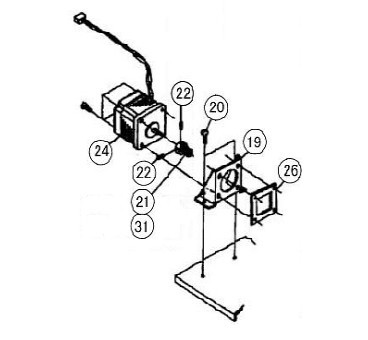

4、SATO LM412e驅動零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 24 |
K00113100 |
驅動馬達 |

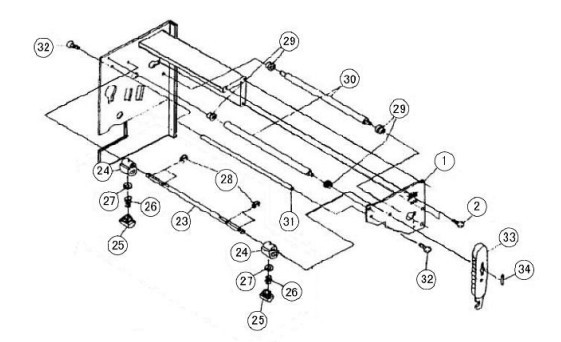

5、SATO LM412e打印頭開合處零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 33 |
PR2770150 |
打印頭開合手柄 |
| 26 |
PC1770200 |
打印頭壓力彈簧 |
| 25 |
PE1740200 |
打印頭壓力腳 |

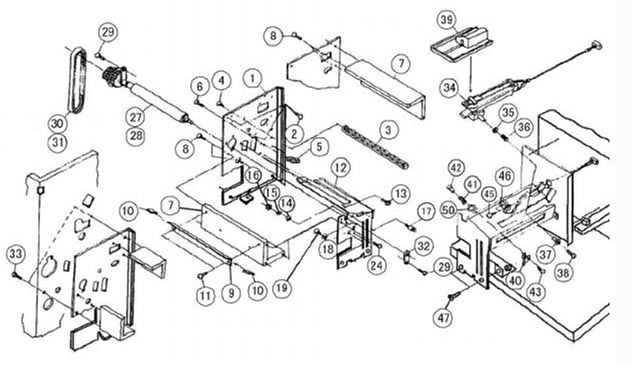

6、SATO LM412e介質路徑通路零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 34 |
PR7770100 |
標簽感應器 |
| 39 |
PE6770900 |
紙張導向 |
| 3 |
PE5680000 |
導向軸 |
| 28 |
R03065000 |
打印輥軸 |
| 31 |
PT8130064 |
同步皮帶，130MXL6.4 |
| 46 |
RH17770800 |
打印頭打開傳感器 |

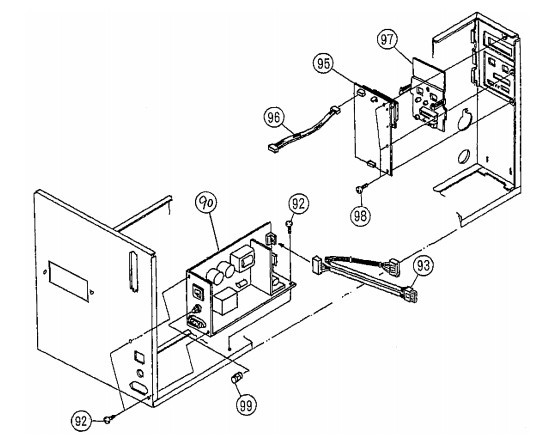

7、SATO LM412e操作面板及電源零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 97 |
PE6770600 |
顯示屏，LCD板 |
| 90 |
KA500631A |
電源板 |
| 99 |
HD100401A |
保險，3.15A，250V |

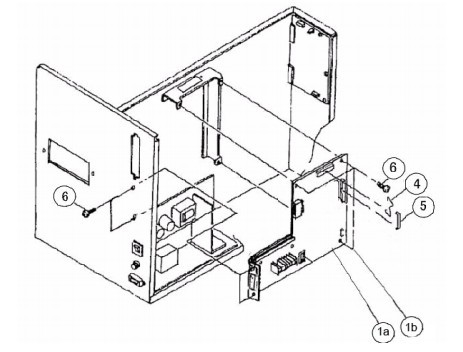

8、SATO LM412e主板零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1a |
R08667000 |
主板 |
