MINDEO MD5250條碼閱讀器
MINDEO MD5230條碼閱讀器
一、MINDEO MD5250/MD5230電纜線安裝
1.1 鍵盤口電纜線的安裝

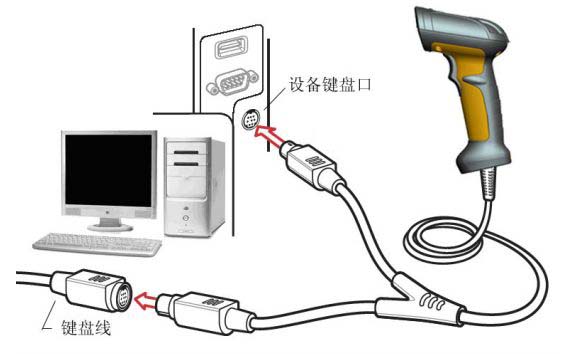

閱讀器隨機配備的Y型鍵盤口電纜線，一端是一個10針的水晶插頭，另一端分為一個6孔插頭和一個6針插頭，與設備的連接見下圖：
其安裝方法如下：
① 關閉設備電源，拔下鍵盤線。
② 將電纜線的另一端的6孔插頭與設備的鍵盤相連接（有些設備可能不需連接）。
③ 將6針插頭與設備的鍵盤口連接。
④ 檢查所有的連接正確。
⑤ 打開設備電源。如連接正確，閱讀器的蜂鳴器和LED燈會發出提示信號。
1.2 RS-232電纜線的安裝

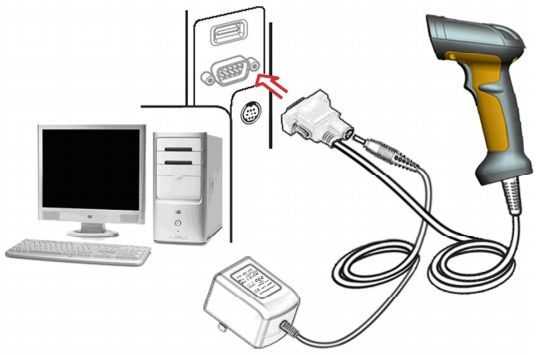

閱讀器可選配RS-232電纜線一條，其與設備連接如下圖所示：
其安裝方法如下：
① 關閉設備電源。
② 將另一端與設備的9針串行接口相連。
③ 如果設備（串行接口的第9針）不提供電源，將外接5V電源連接到電纜線上。
④ 打開設備電源，如連接正確，閱讀器的蜂鳴器和LED燈會發出提示信號。

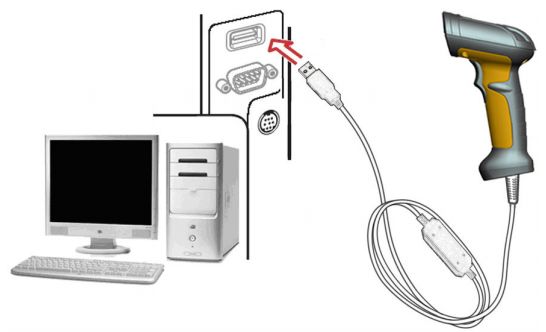

1.3 USB電纜線的安裝
閱讀器可選配USB電纜線一條，其與設備連接如下圖所示：
其安裝方法如下：
① 將另一端與設備的USB接口相連。
② 如連接正確，閱讀器的蜂鳴器和LED燈會發出提示信號。
③ Windows會自動檢測USB設備。
二、MINDEO MD5250/MD5230參數設置流程
如果需要修改閱讀器的設置參數，可通過掃描一系列特定的條碼來實現。注意：必須是按正確的順序掃描。

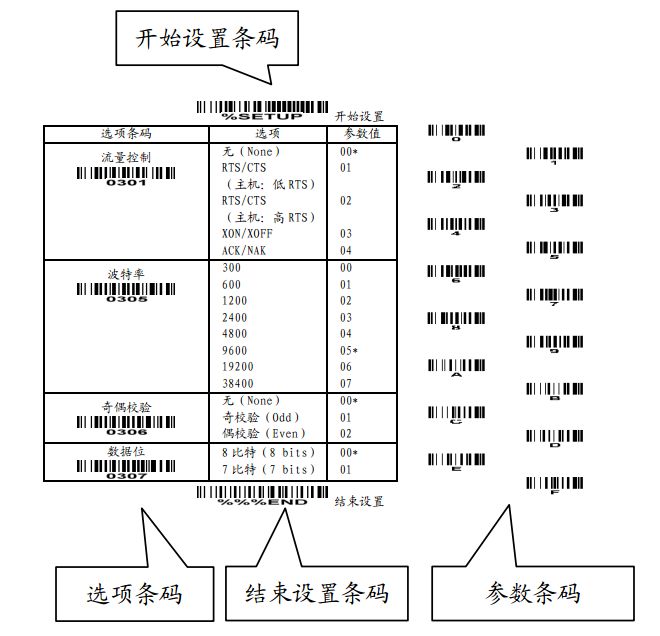

參數設置流程如下：
① 掃描【開始設置】條碼。
② 選擇要修改的參數模式，掃描相應的【選項條碼】。
③ 確定選定模式對應的阿拉伯數字（一般是兩個0-9的數字）。依次掃描封底折頁的相應條碼。
④ 掃描【結束設置】條碼。
⑤ 注意：每次只能修改一個參數。
⑥ 進入設置流程后，閱讀器的LED燈會一直亮著，標志目前設置在正確進行中。如果設置有誤，LED燈會關閉，同時蜂鳴器會發出提示信號。
⑦ 如設置成功結束，閱讀器會關閉LED燈，同時蜂鳴器會發出提示信號。
⑧ 本手冊中，參數模式的出廠設置是用星號（*）標志。
示例：設置【流量控制】模式為XON/XOFF。
步驟：依次掃描以下設置條碼：
 三、MINDEO MD5250/MD5230接口的設置
MINDEO MD5250/MD5230閱讀器支持鍵盤口、RS-232串口和USB三種接口。默認情況下接口設置為自動識別模式，閱讀器能自動識別電纜線使用的是鍵盤口、RS-232串口還是USB接口。正確連接上，閱讀器就可以正常工作了。
3.1 鍵盤接口常用設置
① Caps Lock翻轉：如使能，鍵盤的Caps Lock鍵的狀態（按下與否）是被模擬成翻轉的狀態。
② Caps Lock忽略：如使能，鍵盤的Caps Lock鍵的狀態（按下與否），對閱讀器輸出英文字符的大小寫不改變。
3.2 RS-232接口常用設置

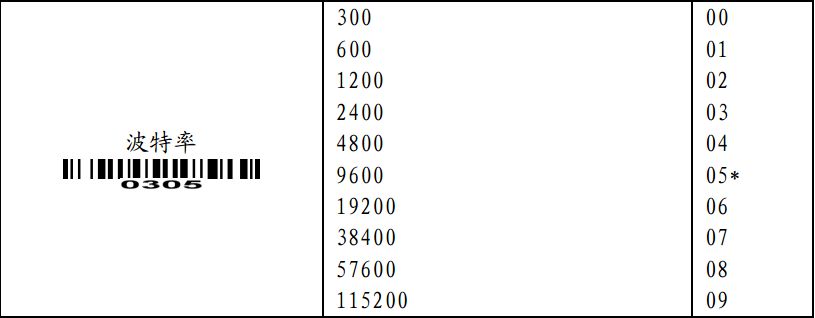

① 波特率
② 奇偶校驗
③ 數據位
④ 停止位
3.3 USB接口常用設置

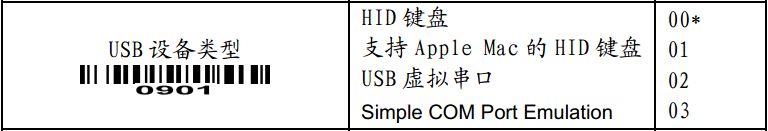

① USB設備類型
HID鍵盤——如選擇此工作模式，閱讀器會被識別為USB HID鍵盤仿真設備。
USB虛擬串口——如選擇此工作模式，閱讀器會仿真為一個常規的基于RS232的COM口。如果閱讀器連接的一臺使用Windows操作系統的電腦，那么需要在所連接的PC機上安裝相應的驅動軟件。驅動會自動使用下一個可用的COM口序列號。驅動下載地址：http://m.richufangzhi.cn/news/view.asp?id=585，并可以使用MINDEO COM-Text串口中文輸出軟件（MINDEO COM-Text下載地址：http://m.richufangzhi.cn/news/view.asp?id=651）用于文本的格式顯示條碼信息，包括中文字符等。COM_Text使用時，當電腦處于不同的鍵盤輸入法時，都可正確輸出中文、英文信息。
Simple COM Port Emulation——請聯系敏用獲得本選項的使用指引。
四、MINDEO MD5250/MD5230手動掃描觸發方式和部分全局設置

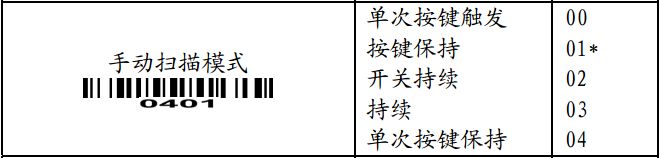

① 手動掃描模式
單次按鍵觸發——按下按鍵一次，啟動掃描。當解碼成功或者超過保持時長時，閱讀器激光線關閉。
按鍵保持——按鍵按下時啟動掃描，釋放按鍵時停止掃描。當解碼成功或超過保持時長時，閱讀器激光線關閉。
開關持續——按鍵表現為切換開關作用，按下時開啟持續掃描，再次按下時，停止掃描，閱讀器開啟期間，不受保持時長的影響。
持續——閱讀器常開，不受保持時長的影像。
單次按鍵保持——按下按鍵一次，啟動掃描。當沒有成功解碼超過保持時長時，閱讀器激光線關閉。
② 保持時長

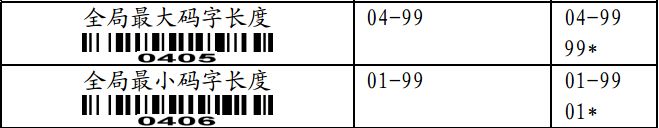

③ 全局最大/最小碼字長度
此長度是指被識讀條碼的數據字符長度的有效范圍。必須確保最小碼字長度不超過最大碼字長度，否則相關的條碼類型將無法被識讀。特例下，最大/最小碼制長度可以設置成同一個值，以強制識讀固定碼字長度的條碼。備注：Ⅰ.可針對具體的條碼類型進行最大/最小碼字長度設置。有些碼制不含校驗符，其最小碼字長度的出廠設置為3；Ⅱ.碼字長度指的輸出字符長度；Ⅲ.UPC-A、UPC-E、EAN-13和EAN-8是定長碼，不受此項設置約束。
 五、MINDEO MD5250/MD5230蜂鳴器設置
① 鳴叫時長
可通過改變此項參數的設置，調整蜂鳴器一次鳴叫時間的長短。
② 蜂鳴器音量
可通過改變設置，調整蜂鳴器的音量
 六、MINDEO MD5250/MD5230自動感應觸發方式
① 自動感應
如使能，在有物體移近時，閱讀器會啟動掃描。當解碼成功或超過保持時長時，閱讀器會關閉激光線。當前的物體必須被移開后，自動感應才會被再次使用。
② 工作模式
支架上——閱讀器必須放在支架上，自動感應功能才能工作。
常開——自動感應功能一直開啟。
 七、MINDEO MD5250/MD5230字符串傳送
條碼數據字符傳送的格式：
① 前綴字符串傳送
如使能，前綴將被添加在數據字符前。
② 后綴字符串傳送
如使能，后綴將被添加在數據字符后。
③ 條碼類型名傳送
如使能，條碼類型名，如EAN-13、Code39等，將被添加在數據字符前。
④ 碼制識別符傳送
如選擇傳送碼制識別符，可以選擇自定義識別符或AIM識別符中的一種格式。
⑤ 前置字符串傳送
如使能，前綴將被添加在數據字符前。
⑥ 后置字符串傳送
如使能，后綴將被添加在數據字符后。
⑦ 數據字符長度傳送
當使能，碼字長度將被添加在數據字符前。數據串的長度可以先于解碼數據被傳送。這長度由兩個字符的數字體現出來。
⑧ 大小寫轉換
可通過設置改變數據字符的大小寫格式。
⑨ 僅傳送前N個字符
通過設置，閱讀器可以僅傳送字符串中的前N個字符。N的取值為1-99之間。
⑩ 僅傳送后N個字符
通過設置，閱讀器可以僅傳送字符串中的后N個字符。N的取值為1-99之間。
八、MINDEO MD5250/MD5230前綴/后綴字符串設置
① 后綴字符串設置
<回車鍵
>（<enter>）在不同的操作系統中會用不同的ASCII碼表示。對于Windows/DOS操作系統， <回車鍵
>用<CR><LF>（Ox0D 0x0A）表示；對于Apple Mac操作系統， <回車鍵
>用<CR>（Ox0D）表示；對于Linux/Unix操作系統， <回車鍵
>用<LF>（0x0A）表示。
MD5250/MD5230默認后綴字符串為回車鍵（Ox0D 0x0A）
比如：Windows系統中設置Tab后綴
Ⅰ.從ASCII表中，找出Tab對應的十六進制數值09
Ⅱ.掃描條碼【開始設置】
Ⅲ.掃描條碼【后綴字符串設置】
Ⅳ.掃描設置選項參數——數字條碼【0】和【9】
Ⅴ.掃描條碼【結束設置】
② 前綴字符串設置
數據輸出時，一個字符添加在數據前。
比如：設置符號“$”為前綴
Ⅰ.從ASCII表中，找出$對應的十六進制數值24
Ⅱ.掃描條碼【開始設置】
Ⅲ.掃描條碼【前綴字符串設置】
Ⅳ.掃描設置選項參數——數字條碼【2】和【4】
Ⅴ.掃描條碼【結束設置】
Ⅵ.參考“七、MINDEO MD5250/MD5230字符串傳送”內容，設置【前綴字符串傳送】為使能。

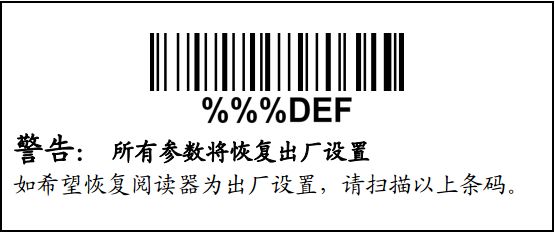

九、MINDEO MD5250/MD5230恢復出廠設置
十、設置選項參數條碼
