1、SATO TG308吊牌打印機各部位介紹

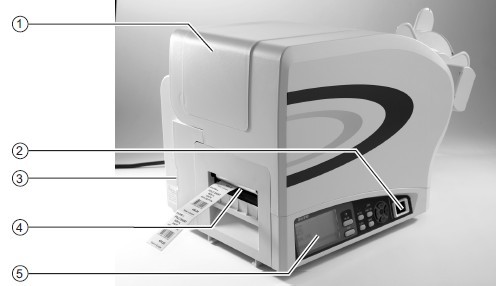

1.1 ①-主蓋，②-電源開關，③-keypad連接端口，④-介質出口槽，⑤-操作面板

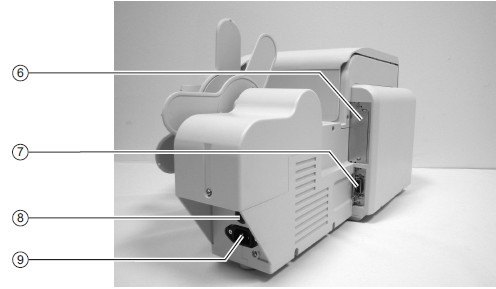

1.2 ⑥-接口插槽，⑦-EXT，⑧-保險絲托架（T5AH 250V），⑨-交流電源輸入

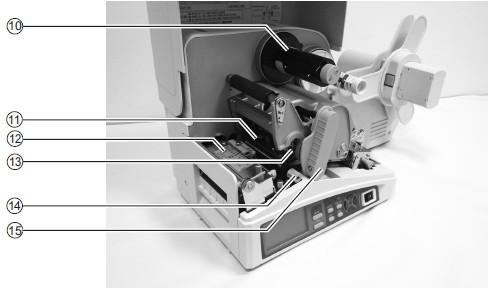

1.3 ⑩-碳帶回卷軸，⑾-打印頭部件，⑿-切刀部件，⒀-打印頭平衡調節旋鈕，⒁-打印頭校準調整旋鈕，⒂-打印頭鎖扣


1.4 ⒃-碳帶供應軸，⒄-卷式介質導向器，⒅-卷式介質支撐架，⒆-Pitch傳感器導向器，⒇-Lid Latch lever，(21)-介質導向器，(22)-介質導向調整鈕

2、SATO TG308吊牌打印機安裝
2.1 介質選擇

TG308能夠使用六種不同類型的介質，上圖中標識了介質類型和規格，打印機使用不同的傳感器來檢測中心孔、方孔、R型轉角、黑標或間隔來精確定位打印內容。
TG308可以接受兩種類型的介質卷芯大小——76.4mm和102mm。

2.2 安裝介質
1、抬起主蓋。
2、用拇指和食指按下釋放鈕，然后拉出介質導向器。

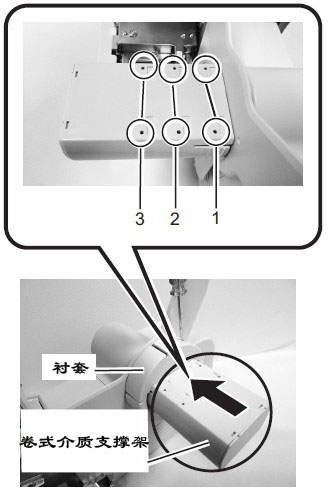

3、如果介質卷芯的尺寸是102mm，需要把襯套安裝在卷式介質支撐架上。如果介質卷芯的尺寸是76mm的話，就直接跳到步驟4.

襯套位置	介質寬度
連接孔1,2	最大40mm
連接孔2	最大50mm
連接孔3	50mm到80mm

4、安裝介質到卷式介質支撐架上，確保打印面朝上，把介質卷推到支撐架的末端。
5、裝上介質導向器，并確保介質在打印時不隨意晃動。
6、按下Lid Latch lever，打開Lid Latch，旋轉打印頭鎖扣，打印頭部件將被抬起。

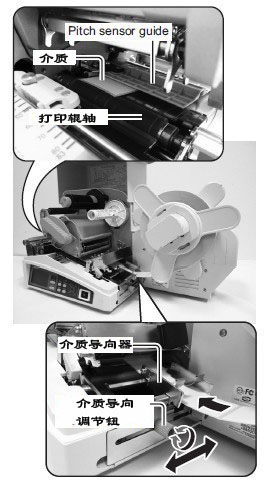

7、從pitch sensor guide下穿過介質，直到拉到輥軸的位置。
